工程测量中测设需要的图纸有哪些

在工程测量作业中，在测设钱有一个很重要的工作便是要熟悉设计图纸，尤其别是建筑平面图纸，这是兰州测绘测量施工的主要依据。熟悉建筑物各设计图纸，便于了解建筑物本身的内部尺寸和技术要求及施工建筑物与相邻地物的相互关系，那么测设过程中需要哪些图纸？

工程测量中测设需要的图纸有哪些？

在总平面图上，就可以看到或计算设计建筑物与原有建筑物或测量控制点的三维坐标、BM点及相互之间的平面尺寸和高差，作为测设建筑物总体位置的依据，但要注意用地红线、道路红线及高压线等是否符合法律、法规及规范的要求。

在建筑平面图中，就可以看到建筑物的首层、标准层等各楼层的总尺寸，以及内部各定位轴线之间的关系尺寸，这是施工测设建筑物的细部轴线的依据。

在基础平面图上，就可以看到基础边线（基础横断面的形状和大小）及不同基础部位的设计标高等，这是轴线定位及测设基础轴线的主要数据。

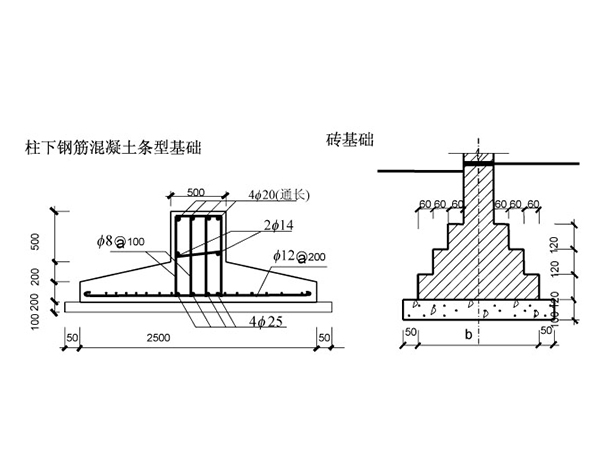

是基础施工开挖边线及轴线控制的重要依据。可以看到基础横断面的形状和大小、立面尺寸和设计标高。

建筑物的立面图和剖面图

在建筑物的立面图和剖面图中，就可以看到基础、门窗、地坪、楼梯平台、楼板、屋架和屋面等设计高程，这些高程通常是以土0.00m为起算点相对高程，是测设建筑物各部位高程的主要依据。

综上就是兰州测绘测量工作中测设会需要用到的五种图纸类型，希望对大家有所帮助。
